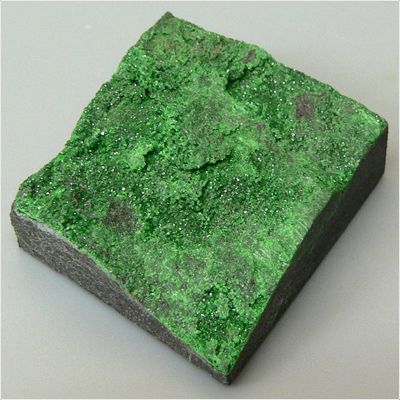

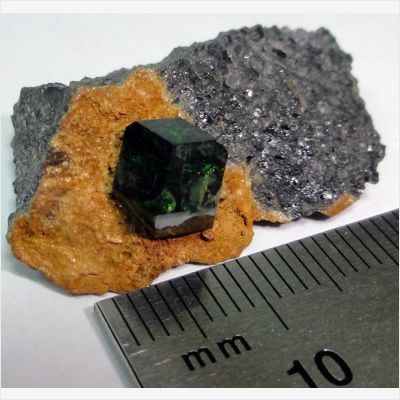

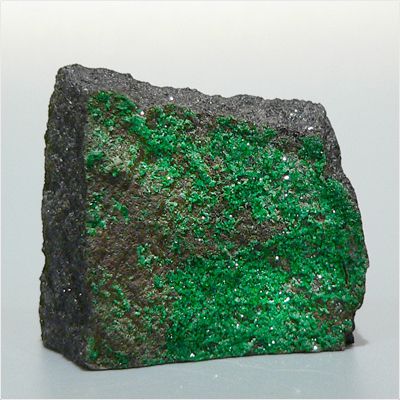

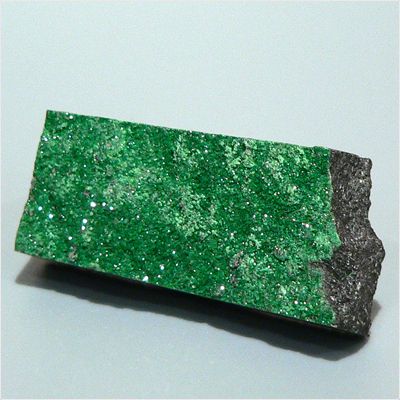

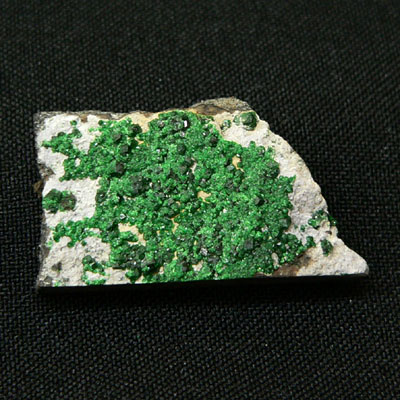

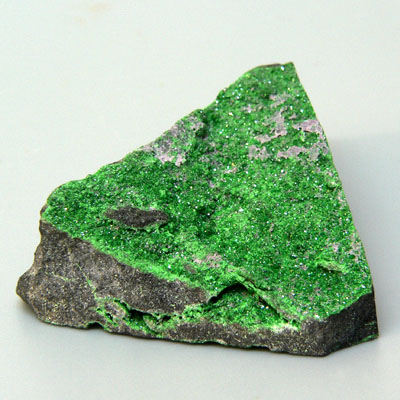

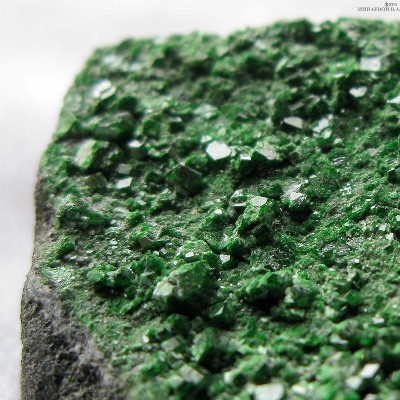

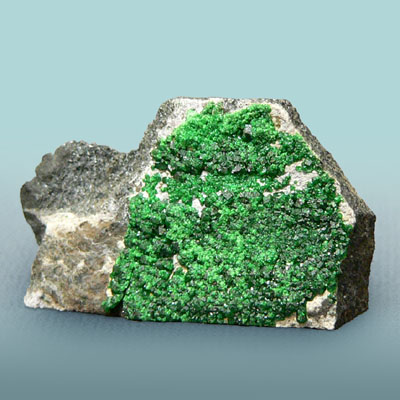

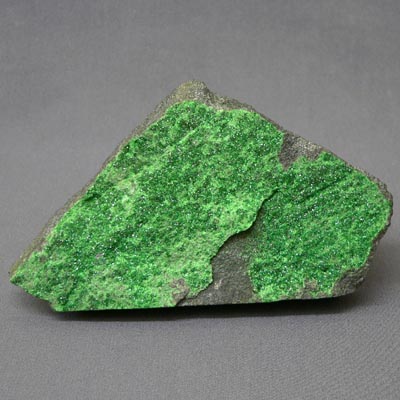

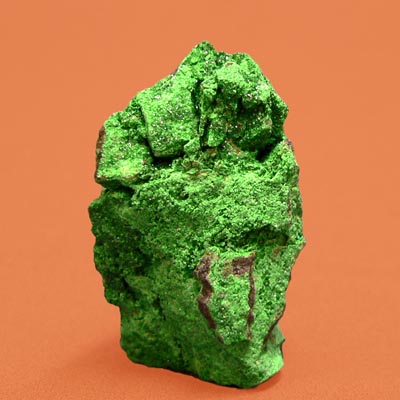

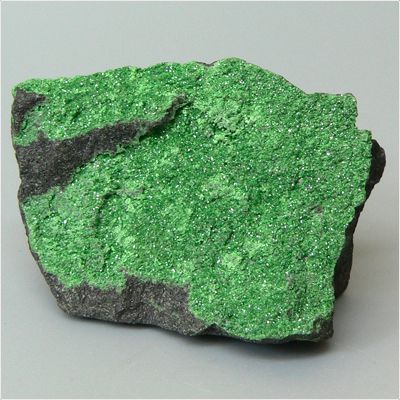

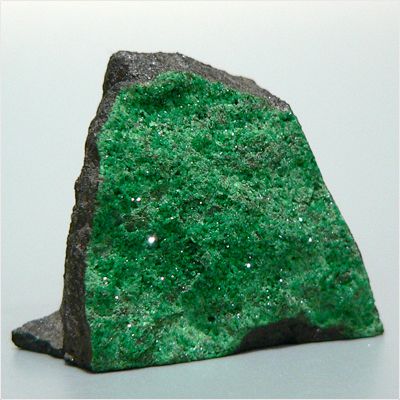

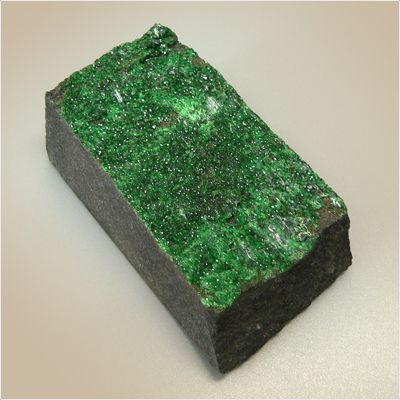

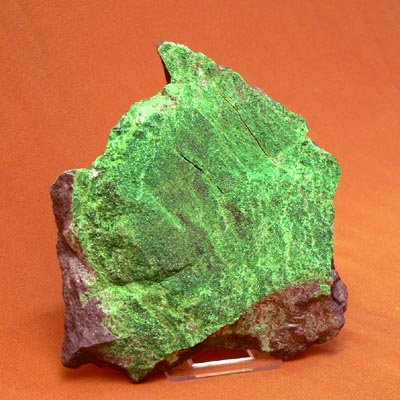

Характ. выдел. Мелкие кристаллы и их группы, зерна, зернистые агрегаты. Структ. и морф, крист. Куб. с. Ol°—IaM; а0 от 11,96 до 11,99 А. со=11,974 А (для оригинала анализа 1), для искусств. Ca3Cr2(SiO4)3 со=12,00 А или 11,999 А, вычисл. ао=12,004 А; Z=8. Кристаллы чаще всего имеют додекаэдрический облик. Физ. св. и физ.-хим. конст. . Теплота образования Д#298= =(—)1407,2 ккал/моль; энтропия реакции AS=278,33 кал! град-моль; изобарный потенциал образования (химическое сродство) AZ29g= = (—) 1323,7 ккал/моль. Микр. В прох. свете зеленый. Изотропный. Иногда наблюдается аномальное двупреломление, в некоторых сечениях — наличие 12 секторов, основанием которых являются грани ромбододекаэдра. N от 1,801 до 1,847 (вычисл. 1,86), возрастает с увеличением содержания Сr2О3. Хим. Теор. состав для Ca3Cr2(SiO4)3 : СаО — 33,63, Сr2О3—30,37, SiO2— 36,00. Наибольшее содержание Сг2О3—27,54%; Сг изоморфно замещается Fe3+ и А1; Са замещается Mg и Fe2+.
зеленый различных оттенков, зависит от содержания железа и титана: темным изумрудно-зеленым цветом обладают уваровиты с большим содержанием железа, ржаво-зеленым — с повышенным содержанием титана
Диагн. исп. П. п. тр. не плавится и
не изменяется. В буре растворяется медленно, образуется прозрачное зеленое
стекло. С флюсами реагирует на хром. Повед. при нагр. Не изменяется при
нагревании до 1100°
Горные породы являются плотными или рыхлыми агрегатами
разнообразных минералов или обломков каких-либо пород.
Они имеют относительно постоянный минеральный состав и
специфическое внутреннее строение, определяемое
структурными и текстурными особенностями. подробнее
Минерал может быть один, а разновидностей у него много
Отличия могут быть, например, по цвету.
